Hệ Thống Nâng Hạ Cơ Khí Cho Dàn Khung Truss Sân Khấu Hội Trường – Nhà Hát

Thiết Kế Và Thi Công Hệ Thống Nâng Hạ Cơ Khí Sân Khấu Chuyên Nghiệp Cho Nhà Hát – Hội Trường – Trung Tâm Sự Kiện

(Giải pháp chuyên nghiệp cho hệ thống ánh sáng – âm thanh sân khấu hiện đại)

Tổng quan về hệ thống nâng hạ cơ khí sân khấu

Trong các nhà hát, hội trường lớn, trung tâm biểu diễn nghệ thuật, hệ thống nâng hạ cơ khí sân khấu đóng vai trò cực kỳ quan trọng. Đây là một hệ thống cơ khí chuyên dụng cho phép nâng – hạ dàn khung truss, đèn sân khấu, màn sân khấu, phông cảnh hoặc thiết bị âm thanh một cách an toàn và chính xác.

Các công trình về sân khấu hiện tại đa phần sử dụng hệ thống cố định chi phí tuy rẻ nhưng có nhiều bất tiện trong quá trình sử dụng như: Bảo trì và sửa chữa, không thể thay đổi bố trí đèn và ánh sáng dành cho các chương trình khác nhau. Nhưng khi ta đầu tư hệ thống nâng hạ thì trong quá trình vận hành sẽ giúp giảm thời gian , chi phí, và có thể thay đổi các chương trình nếu cần thiết.

Trong ngành sân khấu chuyên nghiệp, hệ thống này thường được gọi là Fly System hoặc Theatre Rigging System. Hệ thống sử dụng cáp, puly, motor hoặc đối trọng để điều khiển việc nâng hạ các thiết bị treo phía trên sân khấu.

Mục đích chính của hệ thống là:

• Nâng các thiết bị sân khấu lên cao khỏi tầm nhìn khán giả
• Hạ thiết bị xuống để lắp đặt hoặc bảo trì
• Thay đổi nhanh bố trí ánh sáng và cảnh trí sân khấu
• Đảm bảo an toàn cho hệ thống treo trên cao

Ngày nay, hệ thống nâng hạ cơ khí được sử dụng rộng rãi trong: Nhà hát nghệ thuật, Trung tâm hội nghị, Sân khấu truyền hình, Nhà hàng tiệc cưới cao cấp, Nhà hát opera và sân khấu biểu diễn chuyên nghiệp

Cấu trúc hệ thống nâng hạ cơ khí cho khung truss

Một hệ thống nâng hạ cơ khí hoàn chỉnh cho sân khấu thường gồm các thành phần chính sau:

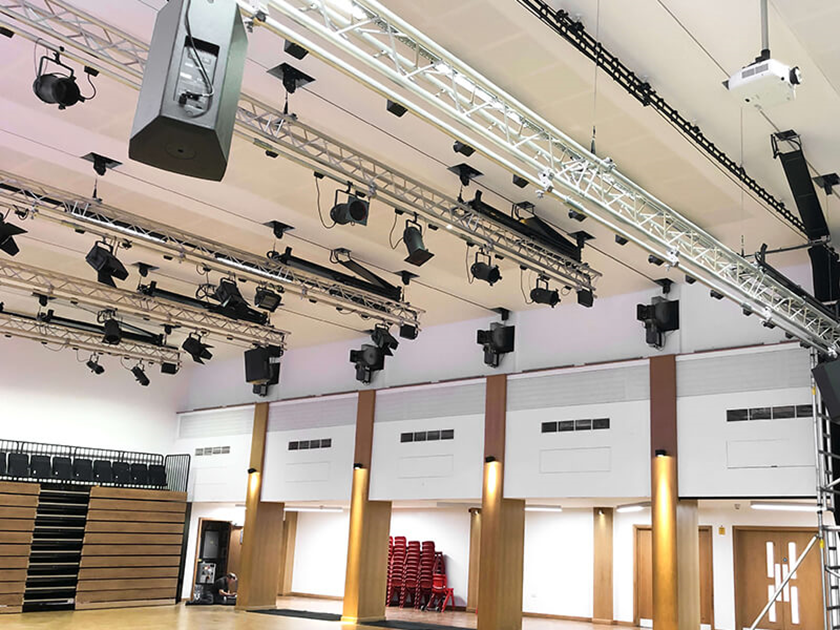

1. Khung truss hoặc thanh batten treo đèn

Đây là bộ phận trực tiếp treo thiết bị sân khấu. Ở Việt Nam sẽ sử dụng thường sẽ là truss vuông 300x300mm , 400x400mm, 300x500mm tùy vào trọng tải của đèn. Chiều dài các thanh truss sử dụng phù hợp thường từ 6 mét, 8 mét, 10 mét, hoặc cao hơn có thể là 15 – 20 mét.

Trên khung truss sẽ treo:

• Đèn moving head các đèn tạo hiệu ứng ánh sáng, đèn có thể quay tròn , tạo màu sắc đẹp , các Logo trong đèn.
• Đèn beam moving; Đèn wash tạo hiệu ứng ánh sáng mạnh mẽ, tạo cảnh đèn cho sân khấu hoành tráng
• Đèn profile chiếu sáng cho sân khấu
• Các đèn tạo màu sân khấu như Parled, Đèn Light…

2. Hệ thống cáp nâng

Hệ thống nâng sử dụng cáp thép chịu lực, Mỗi thanh truss thường có 4 đến 6 dây cáp nâng để phân bố tải trọng đều.

• Cáp thép 6mm – 10mm Lõi thép chịu lực, giúp tâng tải, an toàn, ổn định khi sử dụng lâu dài
• Chịu tải từ 500kg – 2000kg

3. Hệ thống puly dẫn hướng (Head Block / Loft Block)

Các puly dẫn hướng được gắn trên kết cấu thép phía trần sân khấu.

Chức năng:đổi hướng dây cáp; giảm ma sát ;giữ dây cáp ổn định

Puly thường làm từ:thép hợp kim;vòng bi chịu lực

4. Motor nâng hạ hoặc tời cơ khí

Motor tời điện: motor 3 pha ; hộp số giảm tốc ; tang cuốn cáp

Tải trọng: 300kg ; 500kg ;1000kg

Pa lăng xích điện

Hệ đối trọng (counterweight system)

Hệ này dùng tạ đối trọng để cân bằng tải giúp nâng hạ nhẹ hơn. Đây là hệ thống phổ biến trong các nhà hát lớn.

5. Hệ thống điều khiển

Các phương thức điều khiển:Công tắc cơ; Tủ điều khiển motor; Remote; DMX control

Một số hệ thống hiện đại cho phép: điều khiển bằng bàn ánh sáng; Lưu các vị trí nâng hạ cơ khí

Nguyên lý hoạt động của hệ thống nâng hạ sân khấu

Nguyên lý hoạt động của hệ thống nâng hạ cơ khí khá đơn giản.

Bước 1 – treo thiết bị

Đèn sân khấu được lắp vào khung truss hoặc batten.

Bước 2 – nâng hệ thống

Motor tời sẽ kéo dây cáp làm khung truss nâng lên trần sân khấu.

Bước 3 – vận hành biểu diễn

Toàn bộ hệ thống nằm ở vị trí cao trên trần.

Bước 4 – bảo trì

Khi cần bảo trì hoặc thay đổi layout ánh sáng:

• hệ thống được hạ xuống
• kỹ thuật viên thao tác dễ dàng

Các hệ thống nâng hạ này giúp thiết bị có thể di chuyển giữa tầm nhìn khán giả và không gian phía trên sân khấu một cách an toàn.

Ưu điểm của hệ thống nâng hạ truss sân khấu

1. An toàn khi vận hành: Không cần leo giàn giáo cao để sửa đèn.

2. Tiết kiệm thời gian: Chỉ cần vài phút để hạ toàn bộ hệ thống đèn.

3. Tính thẩm mỹ cao :Thiết bị được giấu trên trần sân khấu.

4. Linh hoạt thiết kế: Có thể thay đổi layout ánh sáng dễ dàng.

5. Tải trọng lớn

Hệ thống có thể treo: hàng chục đèn sân khấu; màn hình LED, màn hình LED trong suốt, các hệ thống loa line array

Ứng dụng thực tế của hệ thống nâng hạ sân khấu

Hiện nay, hệ thống nâng hạ cơ khí được sử dụng trong nhiều công trình lớn:

Nhà hát quốc gia: bnhà hát opera, nhà hát kịch; Các sân khấu này có thể có 20 – 80 thanh batten nâng hạ.

Trung tâm hội nghị

Các trung tâm hội nghị lớn thường có:hệ thống đèn hội trường; hệ thống màn sân khấu

Nhà hàng tiệc cưới cao cấp

Nhiều nhà hàng hiện nay thiết kế: truss âm trần, hệ nâng hạ đèn sân khấu

Studio truyền hình

Studio truyền hình thường sử dụng: truss motorized ; grid lighting system

Các tiêu chuẩn an toàn cho hệ thống nâng hạ

Một hệ thống chuyên nghiệp cần có:

• phanh điện motor
• cảm biến quá tải
• limit switch
• công tắc dừng khẩn cấp

Một số hệ thống hiện đại còn có cảm biến quá tải và phát hiện dây cáp bị trùng để đảm bảo an toàn khi vận hành.

Hệ thống nâng hạ cơ khí cho dàn khung truss sân khấu là một trong những công nghệ quan trọng nhất trong thiết kế sân khấu hiện đại. Hệ thống này không chỉ giúp việc lắp đặt và bảo trì thiết bị trở nên dễ dàng, mà còn góp phần nâng cao tính thẩm mỹ và tính chuyên nghiệp của không gian biểu diễn.

Với sự phát triển của công nghệ sân khấu, ngày càng nhiều nhà hát, hội trường và trung tâm hội nghị lựa chọn hệ thống nâng hạ cơ khí để:

• tối ưu hóa không gian sân khấu
• đảm bảo an toàn
• nâng cao hiệu quả vận hành

Một hệ thống được thiết kế tốt sẽ giúp sân khấu hoạt động ổn định trong nhiều năm và mang lại giá trị lâu dài cho công trình.
